一文了解非球面透鏡的原理及應用
光學透鏡一直作為行業內的關鍵元件一直發揮著重要作用,以傳統的設計而言,球面透鏡的生產成熟度高,制造成本容易降低,其生產的球面透鏡可以滿足多種光學鏡頭需求;但是隨著這幾年高端鏡頭的蓬勃發展,隨著更多的設計特殊需求,球面透鏡也迎來一個重大的產品考驗,即透鏡組在光學系統中需要堆疊大量鏡片,導致其光學系統冗余度增加,同時也進一步增加其配重,同時由于曲面問題,導致其光路系統隨著技術發展也不斷凸現出更多的問題,因此非球面透鏡開始登入舞臺。
非球面透鏡的發展難點以及新舞臺
早期的非球面透鏡發展存在幾個問題,盡管早期非球面透鏡可以有效解決傳統球面透鏡的一系列問題(改進光學品質、減少光學元件、持久的像差修正),但是存在兩個問題,一個是技術問題,技術與生產工藝的相對不成熟導致部分產品指標難以滿足,同時早期的光學鏡頭系統不存在過高的需求,以傳統的參數指標即可滿足。
隨著近幾年技術的發展,更多的高端需求的光學鏡頭逐漸面世,同時非球面透鏡的生產工藝迎來了重大突破,極大縮短了非球面透鏡的生產成本,同時技術工藝的改進讓非球面透鏡能夠滿足更多高要求的光學指標,這使得非球面透鏡的發展步入時代新舞臺。

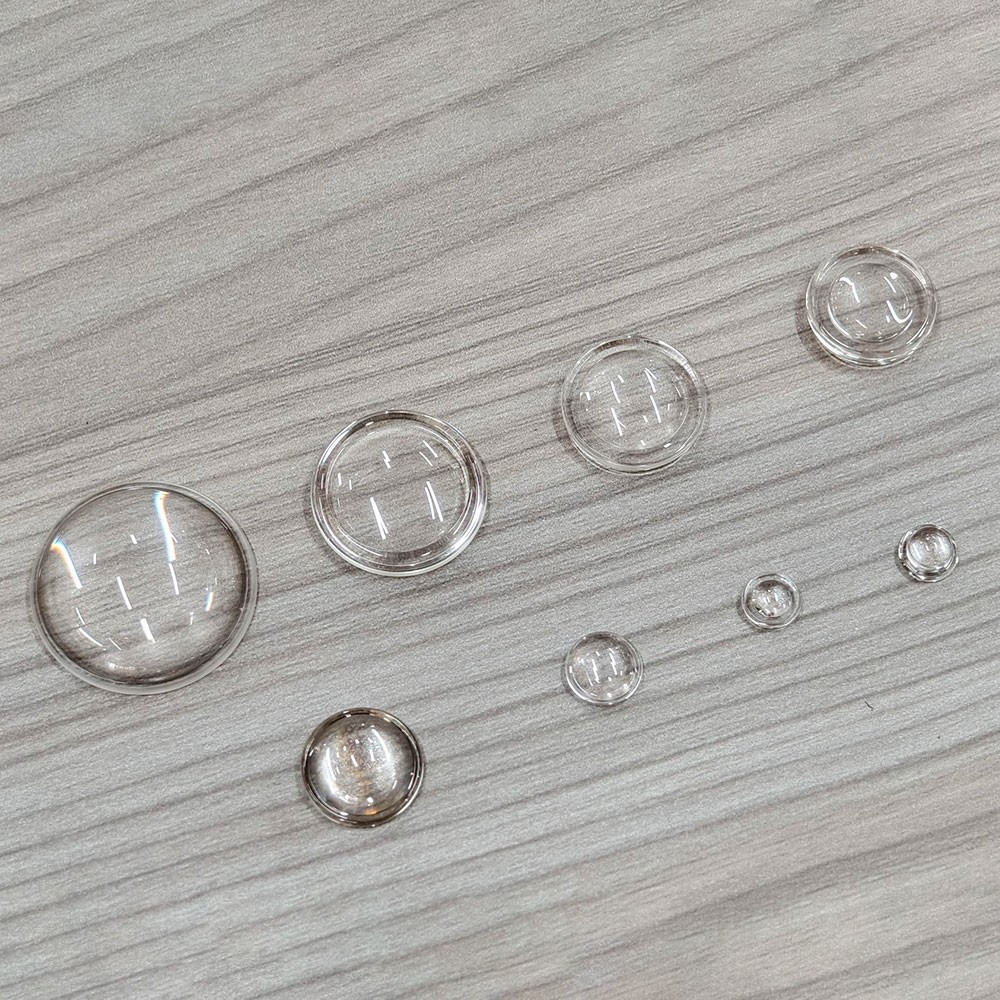

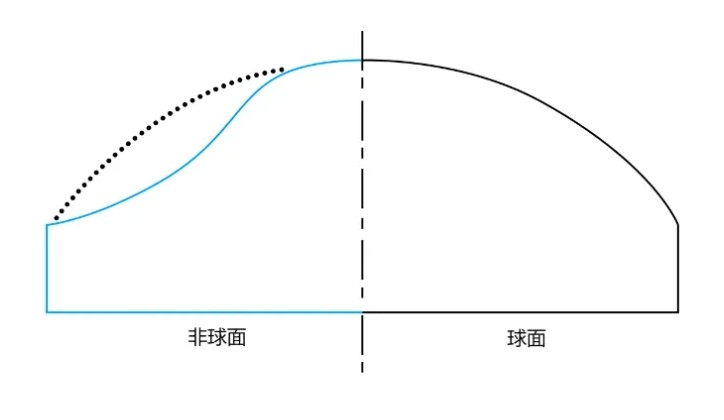

非球面透鏡的優勢

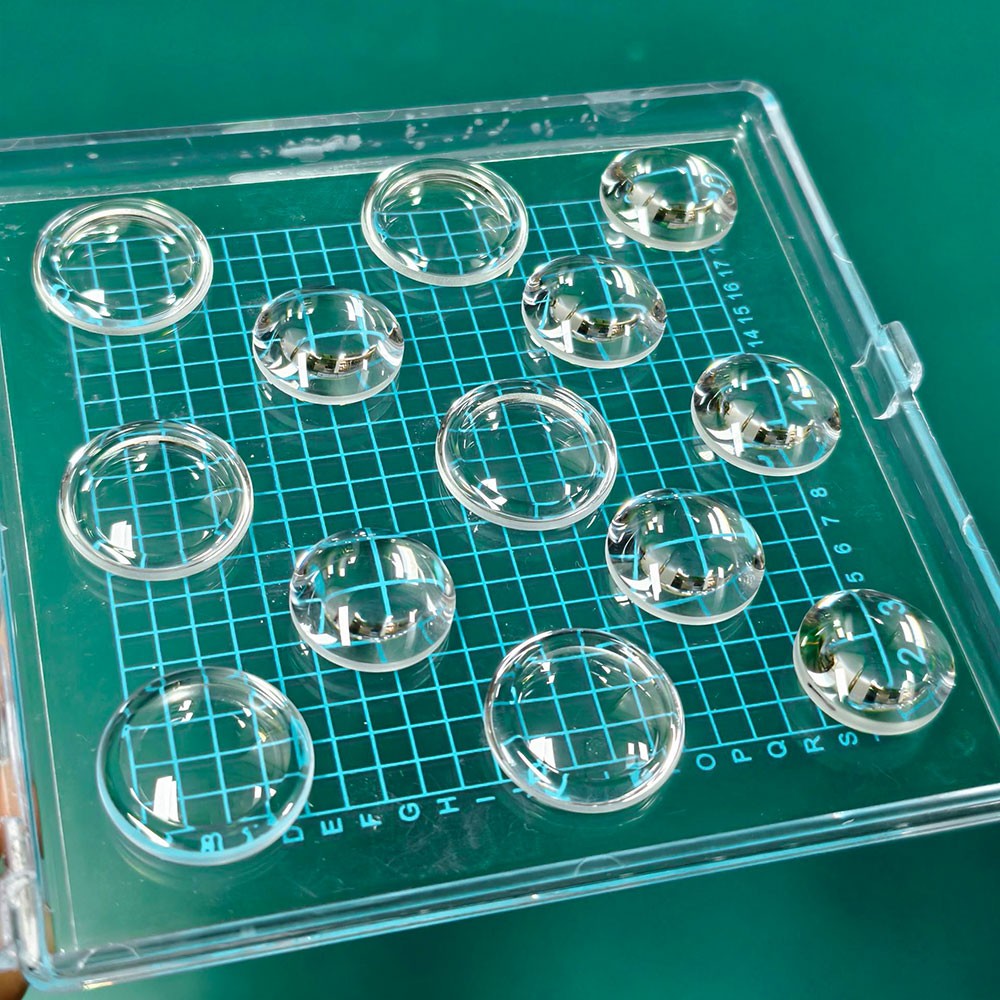

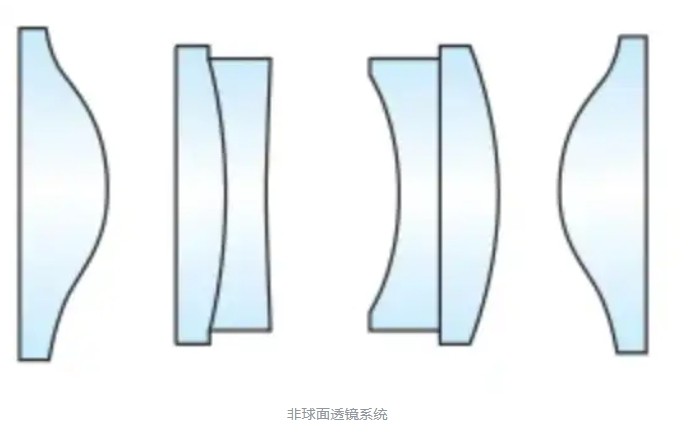

光學系統減配
單個非球面透鏡能夠實現多個球面透鏡的功能,這使得在光學鏡頭內透鏡的數量得到減少,從而大大簡化了整個光學結構,在降低制造成本的同時還有效降低了整個鏡頭的配重,這得益于非球面透鏡優秀的像差矯正能力。在整個光學系統內,強行堆疊的球面鏡片使得整個光學系統變得復雜且臃腫,通過非球面的加入,使得原本需要多塊球面鏡片的透鏡元件數量得到極大的縮減,同時還減少光學組件內發生發射的表面數量進而提高光通量。

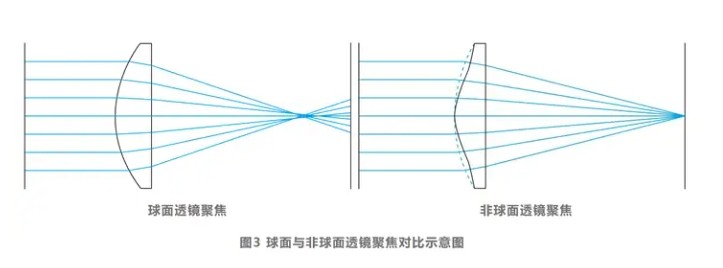

提高光學性能
非球面透鏡的曲率可根據需求而調整,這賦予了它更加精確的控制光學聚焦,獨特的靈活性讓非球面在成像質量、分辨率和對比度等方面都優勝于球面,極大提高圖像清晰效果和細節表現,進而提高成像質量,在高端相機、望遠鏡以及醫療設備上得到重大應用。
更高的可靠性
非球面透鏡制造工藝一般采用模壓或注塑成型技術,隨著這些技術的成熟,使得精確控制模具形狀以及對溫度等參數的把控更加簡單,能夠高度實現對非球面透鏡曲率和形狀的控制,進而保證產品性能參數的穩定性,同時非酋結果較為簡單且易于維護與更好,當需要從光學系統進行更換是只需取出并安裝新的透鏡即可,無需更多復雜的調整以及重新校準,這使得它在應用上擁有更低的維護成本和更長的使用期限。

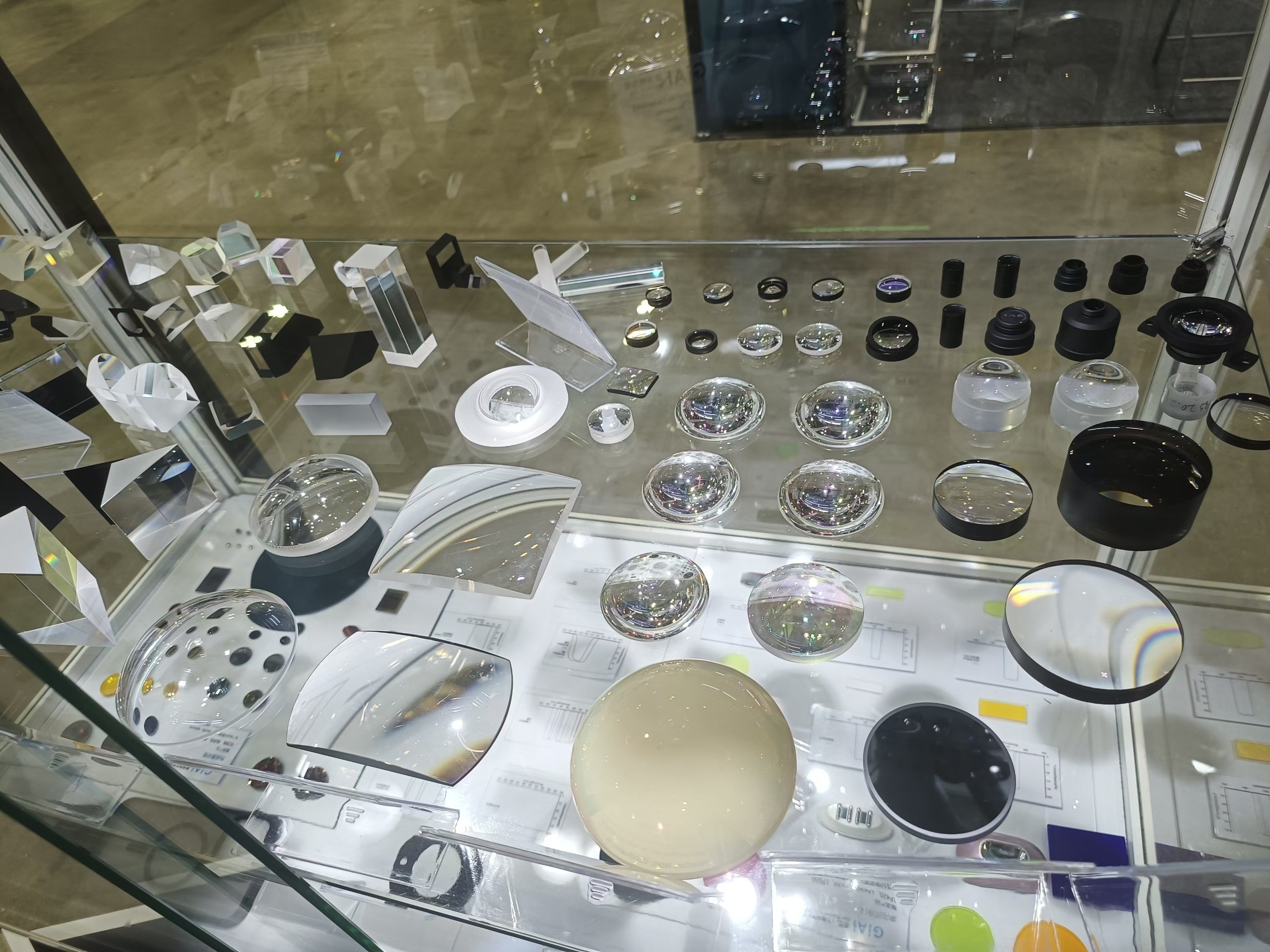

非球面透鏡應用領域
光學儀器:如相機、望遠鏡、顯微鏡等,非球面透鏡的加入可以顯著提高成像質量和性能。在高端相機中,非球面透鏡已成為標配元件之一。
光電子工業:在激光、曝光及半導體機械等領域,非球面透鏡的高聚焦能力和低像散特性使其成為關鍵的光學元件。它們被廣泛應用于激光加工、光刻機等設備中。
攝影系統:大口徑透鏡、廣角鏡頭、魚眼透鏡、變焦鏡頭等攝影鏡頭中常采用非球面透鏡以擴大視角范圍、提高圖像清晰度和減少畸變。
眼鏡:非球面透鏡鏡片在近視眼鏡中的應用也非常廣泛。它們能夠提供更好的視覺效果和舒適度,減少圖像變形和色差。
其他領域:如夜視鏡、紅外熱像儀、溫度記錄儀等多種光學設備和系統中也有非球面透鏡的身影。
制造工藝
非球面透鏡的制造工藝主要包括以下幾種方法:
表面材料去除法:如數控銑磨拋光成型法、離子束拋光法、磁流變拋光法、液體噴射拋光法等。這些方法通過去除透鏡表面的材料來形成所需的非球面形狀。
改變材料形狀法:如玻璃熱壓成型法、注塑成型法、熱沉降和固化成型法等。這些方法通過改變材料的形狀來形成非球面透鏡。
附加材料法:如真空鍍膜復制成型法、混合成型法等。這些方法通過在透鏡表面附加一層材料來形成非球面形狀。
